TVVB扁平電纜是一種常見的電纜類型，其名稱和結構通常遵循行業標準。以下是對該電纜的詳細解析：
### **型號解析**
- **T**：可能代表“扁形”（T字形結構）或特殊用途（如電梯用電纜），但通常銅導體代號省略，此處可能強調結構。
- **V**：代表聚氯乙烯（PVC）絕緣層。
- **V**：第二個V代表聚氯乙烯（PVC）護套。
- **B**：通常指“扁形結構”，直接表明電纜外形為扁平排列。

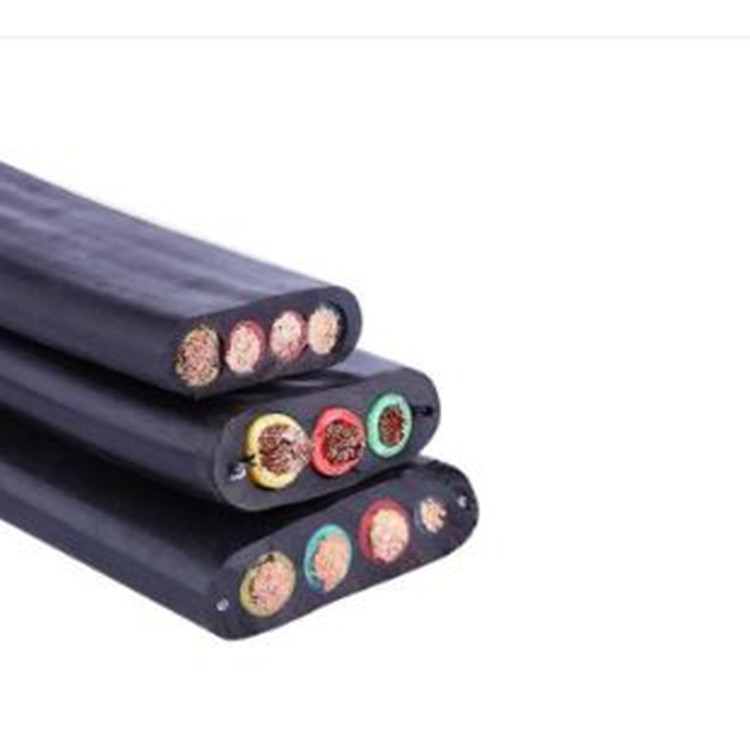

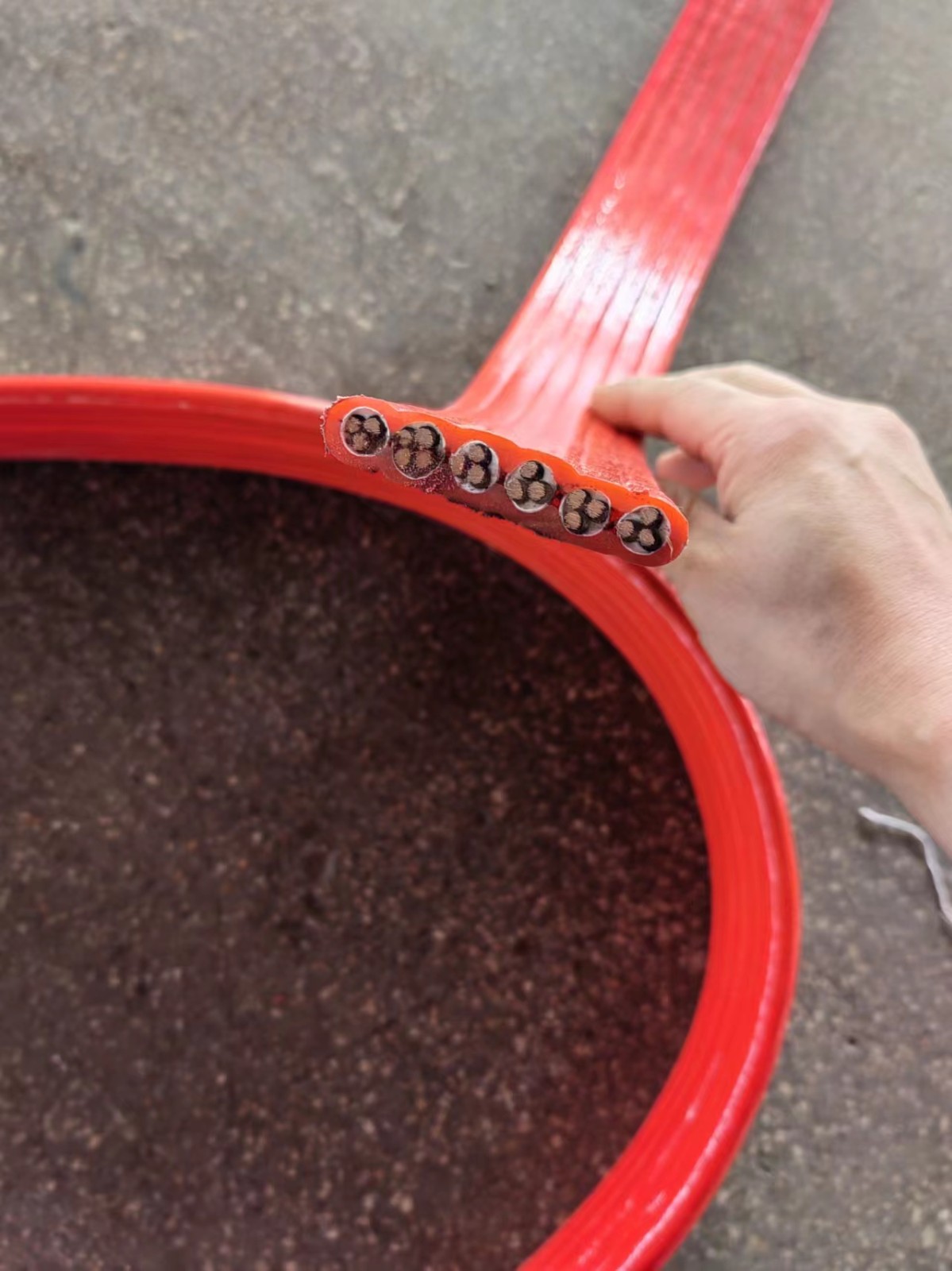

### **結構特性**
1. **導體**：多采用軟銅線（如無氧銅），提高柔韌性，適合移動使用。
2. **絕緣層**：PVC材料包裹每根導體，提供電氣絕緣。
3. **排列方式**：平行排列結構，減少厚度，便于在狹小空間敷設。
4. **護套**：外層PVC護套，增強耐磨、抗拉及環境防護（如耐油、耐酸堿）。
### **技術參數**
- **額定電壓**：通常為300/500V或450/750V，適用于低壓電氣設備。
- **溫度范圍**：-15℃至+70℃（工作溫度），短時耐受可達+105℃。
- **彎曲半徑**：小彎曲半徑（約6倍電纜厚度），適合頻繁移動場合。
- **截面積范圍**：常見0.5mm2至6mm2（如2芯、3芯、4芯等規格）。
### **應用場景**
- **移動設備**：行車、電動葫蘆、自動化流水線等需頻繁拖拽的場合。
- **固定安裝**：控制柜、機床內部布線，節省空間。
- **特殊環境**：潮濕、油污場所（需確認護套耐油等級）。
### **選型注意事項**
1. **電流負載**：根據截面積選擇，避免過載（如1mm2載流量約11A）。
2. **機械應力**：若頻繁移動，需選加強護套或高柔性型號。
3. **認證標準**：確認符合GB/T 5023、JB/T 8734或國際標準（如CE、UL）。
4. **環境匹配**：高溫環境可選耐高溫PVC（如105℃型），腐蝕環境需特殊護套。
### **常見誤區**
- **與RVVB區別**：RVVB為多股細銅絲（更柔軟），而TVVB導體可能較硬，適合中等柔性需求。
- **阻燃要求**：若需阻燃，應選型號帶“ZR”（如ZR-TVVB），通過垂直燃燒測試。
